本實用新型涉及煤礦機械領域，具體涉及一種帶防凍夾套的電液動腭式閘門。 背景技術

從地下開采出的煤炭含有較高的水分，在生產過程中的洗選工藝也會給煤炭帶來 水分，變成水分煤或水洗煤。嚴寒的冬季，露天堆積在料倉或溜槽中的含水量超標的煤炭會 與料倉凍結在一起，使得卸料和操作變的困難。凍倉嚴重時，振動和敲擊的方法也無濟于 事，給企業帶來經濟損失和安全隱患。目前煤炭，冶金，礦山生產企業使用的電液動腭式閘 門在冬季使用中遇到凍倉的情況下，不具備防凍和解凍的功能。

發明內容

本實用新型的目的是為了克服現有技術的不足，提供一種帶防凍夾套的電液動腭 式閘門。

本實用新型采用的技術方案是：一種帶防凍夾套的電液動腭式閘門，包括機架、 推桿支座、電液推桿、外殼體、左扇形閘門、共軛齒輪、蒸汽進口、冷凝水出口、右扇形閘門和 法蘭，所述推桿支座安裝在機架上，所述電液推桿的一端與推桿支座連接，另一端與左扇形 閘門連接，左扇形閘門與右扇形閘門通過共軛齒輪嚙合，左扇形閘門與右扇形閘門安裝在 腭式間門的殼體內，殼體與法蘭連接，法蘭與上方的精煤塔連接，殼體由內殼體與外殼體組 成，內殼體與外殼體之間通過隔板焊接，形成封閉的夾套結構，左扇形閘門與右扇形閘門之 間設有蒸汽進口和冷凝水出口。

作為優選，所述法蘭為方形法蘭，并通過螺栓與上方的精煤塔連接。

本實用新型是將電液動腭式閘門的單層殼體改進成內外層殼體的夾套結構。冬季 使用時，在夾套中通入低壓蒸汽，可控制和保持煤塔的溫度來進行防凍。一旦發生凍倉的情 況，可以開大蒸汽閥門開度升溫，進行解凍。冷凝水通過低點疏水器排出。本實用新型出廠 檢驗時夾套需做氣密性試驗。當按下開啟按鈕后，電液推桿縮回，帶動左右扇形閘門開啟。 正常卸煤時，上方煤塔的煤炭通過內殼體流轉至下方的輸送帶。

有益效果：本實用新型增加了夾套的防凍和解凍的功能，故適用于全季節使用，是 煤炭，冶金，礦山等企業冬季安全生產的方便實用的電液動防凍夾套腭式閘門。

附圖說明

圖1為本實用新型的結構示意圖；

圖2為圖1的右視圖；

圖3為本實用新型閘門開啟狀態下示意圖。

具體實施方式

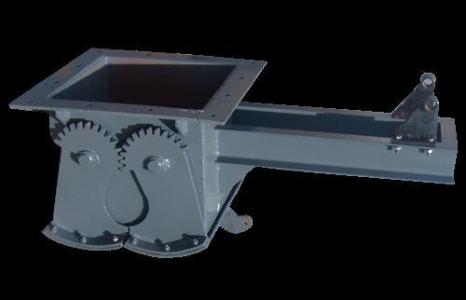

下面結合附圖和具體實施方式對本實用新型作進一步說明：[0012] 如圖1、2、3所示：一種帶防凍夾套的電液動腭式閘門，包括機架1、推桿支座2、電 液推桿3、外殼體4、左扇形閘門5、共軛齒輪6、蒸汽進口 7、冷凝水出口 8、右扇形閘門9和 法蘭10，所述推桿支座2安裝在機架1上，所述電液推桿3的一端與推桿支座2連接，另一 端與左扇形閘門5連接，左扇形閘門5與右扇形閘門9通過共軛齒輪6嚙合，左扇形閘門5 與右扇形閘門9安裝在腭式閘門的殼體內，殼體與法蘭10連接，法蘭10與上方的精煤塔連 接，殼體由內殼體11與外殼體4組成，內殼體11與外殼體4之間通過隔板焊接，形成封閉 的夾套結構，左扇形閘門5與右扇形閘門9之間設有蒸汽進口 7和冷凝水出口 8。

所述法蘭10為方形法蘭，并通過螺栓與上方的精煤塔連接。

本實用新型是系列產品，由幾個不同的內徑和方形法蘭中心距以及推桿規格的電 液動防凍夾套腭式閘門組成。防凍夾套腭式閘門的內徑尺寸為840X840mm，方形法蘭中心 距為1000mm，鉆有Φ 22mm的通孔18個。電機采用1. 5Kw，380V50Hz的交流電動機。液壓缸 的推力為2000kgf，速度50mm/s，活塞桿的直徑是Φ 35mm，行程400mm。控制方式為現場手 動控制加控制室集中控制兩種。防凍夾套腭式閘門的開啟和關閉兩個極限位置采用了兩只 行程開關來控制。
