本實用新型涉及一種電機，尤其涉及一種電液推桿用電機。 背景技術：

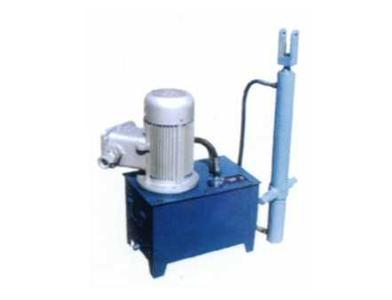

電液推桿以電動機為動力源，通過電機正（反）向旋轉，使液壓油通過雙向油泵輸 出壓力油，經油路集成閥塊，送至工作油缸，實現活塞桿的往復運動。常規型電液推桿的電 機和油泵采用的是聯軸器連接方式。電動機通電，電機軸轉動，電機軸通過鍵與電機聯軸器 連接，帶動電機聯軸器轉動，電機聯軸器通過彈性梅花橡膠圈帶動泵聯軸器轉動，泵聯軸器 通過鍵作用，帶動油泵軸轉動，進而帶動油泵工作。電液推桿結構復雜，體積大、生產制造成 本高。

發明內容：

本實用新型的目的是為了克服已有技術的缺點，提供一種簡單實用、體積小、結構 緊湊、生產制造成本低的電液推桿用電機。

本實用新型電液推桿用電機技術方案是：

電液推桿用電機，包括轉子、定子、轉子軸、軸承和端蓋，所述的轉子設置在轉子軸 上，所述的轉子軸的一端與液壓推桿的油泵軸相連接，所述的轉子軸與液壓推桿的油泵軸 相連接的端面設置有凹孔，所述的凹孔配有鍵槽。

所述的鍵槽為平鍵槽。

本實用新型電液推桿用電機，電機的轉子軸與與液壓推桿的油泵軸直接連接，在 轉子軸中開孔配鍵槽，油泵軸插入轉子軸孔中，通過平鍵互相連接，當電機通電，轉子軸轉 動，轉子軸通過與油泵軸的平鍵連接，直接帶動油泵軸轉動，進而帶動油泵工作。

本實用新型的優點是：在轉子軸中開孔配鍵槽，省去了電機聯軸器，泵聯軸器，電 機座，彈性梅花橡膠圈等部件，結構更加緊湊，縮小了電液推桿的體積，使運輸安裝更加方 便，同時降低了生產制造成本。

附圖說明

圖1是本實用新型電液推桿用電機實施例的結構示意圖。

 圖中序號：1、轉子，2、定子，3、轉子軸，4、軸承，5、端蓋，6、凹孔，7、鍵槽。

具體實施方式

 實施例1:

一種電液推桿用電機，包括轉子1、定子2、轉子軸3、軸承4和端蓋5，所述的轉子 1設置在轉子軸3上，所述的轉子軸3的一端與液壓推桿的油泵軸相連接，所述的轉子軸3 與液壓推桿的油泵軸相連接的端面設置有凹孔6，所述的凹孔6配有鍵槽7。

 一種電液推桿用電機，包括轉子1、定子2、轉子軸3、軸承4、端蓋5和風葉，所述的 轉子1設置在轉子軸3上，所述的轉子軸3的一端與液壓推桿的油泵軸相連接，所述的轉子 軸3與液壓推桿的油泵軸相連接的端面設置有凹孔6，所述的凹孔6配有鍵槽7，所述的鍵 槽7為平鍵槽。

當然，在本實用新型的發明構思下，本實用新型有多種實施形式，這對本領域技術 人員而言，閱讀本說明書后毋需付出創造性勞動即可再現，都在本實用新型的保護范圍之 內。
